六角雙外牙直接頭

一般接頭

一般管件接頭系列由不鏽鋼製成，使用於連接管道的各種組件，以實現管道系統的正確運作，在各種應用
中都發揮著關鍵的連接和控制作用；更改管道流向可使用彎頭或三通接頭，變換尺寸或流量可用異徑接頭

產品特性

  • 耐壓性
  • 耐腐蝕性
  • 耐磨損性
  • 密封性

應用範圍

  • 適用於各種產業的設備組裝及液體、氣體配管連接。
  • 經特殊處理，可適用食品與醫療設備。（依使用條件訂定）
  • 安裝前請預先於管外牙（PT、NPT）塗抹防卡劑或纏繞止洩帶。
技術參數
  • 工作壓力：210 kgf/cm²
  • 尺寸：1/8"～2"
  • 螺紋：PT、NPT

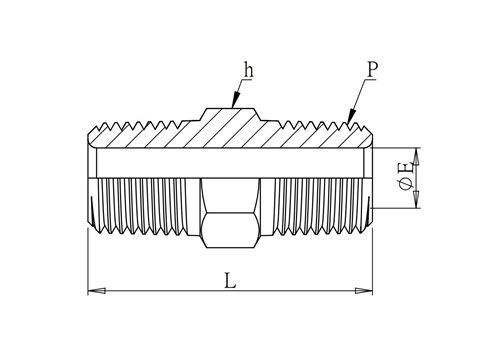

尺寸圖

規格表
六角雙外牙接頭
Part No THREAD SIZE Dimensions H
P-PT Ø E L
ES01T01T 1/8" 4.8 26 12
ES02T02T 1/4" 7 33 14
ES03T03T 3/8" 9.6 35 17
ES04T04T 1/2" 12 44 22
ES06T06T 3/4" 16 49 27
ES08T08T 1" 22 54 35
ES10T10T 1-1/4" 28 58 43
ES12T12T 1-1/2" 33 62 50
ES16T16T 2" 40 65 63.5
