雙外牙彎接頭
一般接頭
90°雙外牙接頭
彎雙外牙接頭設計呈90度彎頭，兩邊為不同尺寸的外螺紋牙，來鎖固另一型式的內牙接頭或具有內牙的設備、裝備上，做到氣、液體串接的功能。廣泛用於連接管道或管道系統中直徑相同或不同的兩條管道，但也能使流體以90度方向流動。適用於各種行業，例如設備組裝，機械行業，液體，氣體和空氣管道。
產品特性
- 具有抗腐蝕性。
- 全系列產品包括直型、彎頭、三通等內外牙接頭。
- 材質：不鏽鋼304、不鏽鋼316、精密鑄造
技術參數
- 工作壓力：210 kgf/cm²
- 精密鑄造壓力：20 kgf/cm²
- 尺寸：1/8"～2"
- 螺紋：PT、NPT
應用
適用於各種產業的設備組裝及液體、氣體配管連接。
經特殊處理，可適用食品與醫療設備。（依使用條件訂定）
安裝前請預先於管外牙（PT、NPT）塗抹防卡劑或纏繞止洩帶。
此品項非常態性庫存，需另外車製，且接受非表列尺寸訂製。

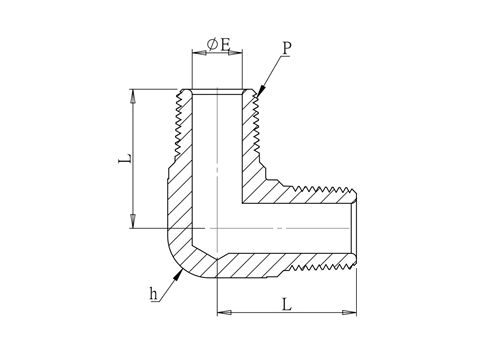

尺寸圖
規格表
雙外牙彎接頭
| Part No | THREAD SIZE | Dimensions | H | |
|---|---|---|---|---|
| P-PT | Ø E | L | ||
| EL01T01T | 1/8" | 4.8 | 18.5 | 11.5 |
| EL02T02T | 1/4" | 7 | 24.3 | 14.5 |
| EL03T03T | 3/8" | 9.6 | 26.7 | 18.6 |
| EL04T04T | 1/2" | 12 | 31.7 | 22.7 |
| EL06T06T | 3/4" | 16 | 36.5 | 27.5 |
| EL08T08T | 1" | 22 | 42.5 | 34 |
| EL10T10T | 1-1/4" | 28 | 57.5 | 43.5 |
| EL12T12T | 1-1/2" | 33x38 | 60 | 49 |
| EL16T16T | 2" | 43x46.5 | 70.5 | 65.5 |
