六角雙內牙接頭
一般接頭
六角長形螺母、六角加長螺帽、六角加長連接螺母螺桿
六角雙內牙接頭屬於加長版內螺紋緊固件，也稱為延伸螺母，以實心棒材加工製成，設計呈直型，兩邊為內螺紋牙，來鎖固另一型式的外牙接頭或具有外牙的設備、裝備上，做到氣、液體串接的功能。六角形本體形狀的設計，在拆卸和安裝使用扳手時不易打滑。
產品特性
- 具有抗腐蝕性。
- 全系列產品包括直型、彎頭、三通等內外牙接頭。
- 材質：不鏽鋼304、不鏽鋼316
技術參數
- 工作壓力：210 kgf/cm²
- 尺寸：1/8"～2"
- 螺紋：PT、NPT
應用
- 適用於各種產業的設備組裝及液體、氣體配管連接。
- 經特殊處理，可適用食品與醫療設備。（依使用條件訂定）
- 安裝前請預先於管外牙（PT、NPT）塗抹防卡劑或纏繞止洩帶。

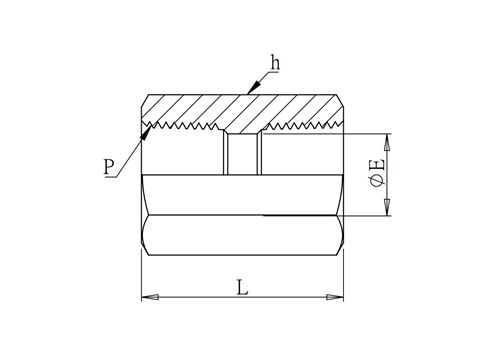

尺寸圖
規格表
六角雙內牙接頭
| Part No | THREAD SIZE | Dimensions | H | |
|---|---|---|---|---|
| P-PT | Ø E | L | ||
| ES01R01R | 1/8" | 8 | 21 | 14 |
| ES02R02R | 1/4" | 11 | 30 | 19 |
| ES03R03R | 3/8" | 14 | 33 | 22 |
| ES04R04R | 1/2" | 17 | 40 | 27 |
| ES06R06R | 3/4" | 22 | 41 | 32 |
| ES08R08R | 1" | 27 | 49 | 41 |
| ES10R10R | 1-1/4" | 35 | 50 | 55 |
| ES12R12R | 1-1/2" | 44 | 51 | 63 |
| ES16R16R | 2" | 54 | 65 | 70 or 72.2 |
