開閉式液壓母快速接頭、油壓母快速接頭
雙閉母快速接頭適用於設備操作或維護時，需重複連接及拆開之液壓系統管路，可避免流體損耗及洩漏情況。
設計上搭配雙閉公快速接頭組合，即可達到管路連接或分離，無需工具，快速、可靠、氣密性佳。
產品特性
- 無洩漏，安全密封設計。
- 材質：不鏽鋼304、銅
技術參數
- 工作壓力：
- 不鏽鋼304：20～70 kgf/cm²
銅：15～50 kgf/cm² - 螺紋尺寸（PT）：1/8"～2"
- 密封圈材質：
不鏽鋼304：Viton
銅：NBR - 如有不同密封圈需求，請備註流體及溫度。
應用
- 適用流體：水、液壓油、化學製品、空氣、氣體。
- 適用於農業、液壓工具、建築，流體輸送、運輸、化工石油和天然氣、食品、飲料、卡車和一般工業。

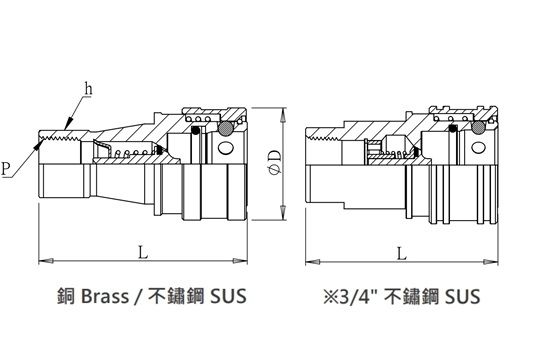

尺寸圖
規格表
雙閉母快速接頭
| WORKING PRESSURE | SUS304 | BRASS |
|---|---|---|
| 1/8" ~ 3/8" | 70 kgf/cm² | 50 kgf/cm² |
| 1/2" ~ 1" | 45 kgf/cm² | 30 kgf/cm² |
| 1-1/4" ~ 1-1/2" | 30 kgf/cm² | 20 kgf/cm² |
| 2" | 20 kgf/cm² | 15 kgf/cm² |
| Part No | THREAD SIZE | Dimensions | h | |
|---|---|---|---|---|
| P-PT | ØD | L | ||
| EQFT01R | 1/8" | 24 | 48 | 14 |
| EQFT02R | 1/4" | 28 | 58 | 19 |
| EQFT03R | 3/8" | 35 | 65 | 21 |
| EQFT04R | 1/2" | 45 | 72 | 29 |
| EQFT06R (Brass) | 3/4" | 55 | 88 | 35 |
| EQFT06R (SUS) | 3/4" | 55 | 90 | 35 |
| EQFT08R | 1" | 64 | 102 | 41 |
| EQFT10R | 1-1/4" | 77 | 115 | 54 |
| EQFT14R | 1-1/2" | 87.5 | 124 | 63 |
| EQFT16R | 2" | 105 | 132 | 77 |
