卜申
一般接頭
六角卜申、六角異徑襯套
卜申為管螺紋變徑接頭，設計呈直型，搭配六角設計，能有效鎖緊接頭不外漏，不易生鏽、通用牙規、適用範圍廣。廣泛用於在液體、空氣、天然氣和蒸汽管道中將小導管連接到大導管。
產品特性
- 具有抗腐蝕性。
- 可連接轉換不同型式、尺寸和螺紋牙的接頭。
- 全系列產品包括直型、彎頭、三通等內外牙接頭。
- 材質：不鏽鋼304、不鏽鋼316
技術參數
- 工作壓力：210 kgf/cm²
- 尺寸：1/8"～2"
- 螺紋：PT、NPT、PF
應用
- 適用於各種產業的設備組裝及液體、氣體配管連接。
- 經特殊處理，可適用食品與醫療設備。（依使用條件訂定）
- 安裝前請預先於管外牙（PT、NPT）塗抹防卡劑或纏繞止洩帶。

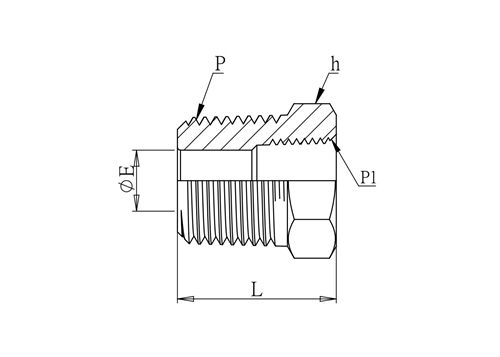

尺寸圖
規格表
HRB 卜申
| Part No | THREAD SIZE | Dimensions | H | ||
|---|---|---|---|---|---|
| P-PT | P1-PT | Ø E | L | ||
| EBU02T01R | 1/4" | 1/8" | 7.5 | 20 | 14 |
| EBU03T01R | 3/8" | 1/8" | 7.5 | 21 | 17 |
| EBU03T02R | 3/8" | 1/4" | 10 | 21 | 17 |
| EBU04T01R | 1/2" | 1/8" | 7.5 | 26 | 22 |
| EBU04T02R | 1/2" | 1/4" | 10 | 26 | 22 |
| EBU04T03R | 1/2" | 3/8" | 14 | 26 | 22 |
| EBU06T02R | 3/4" | 1/4" | 10 | 29 | 27 |
| EBU06T03R | 3/4" | 3/8" | 14 | 29 | 27 |
| EBU06T04R | 3/4" | 1/2" | 17 | 29 | 27 |
| EBU08T03R | 1" | 3/8" | 14 | 32 | 35 |
| EBU08T04R | 1" | 1/2" | 17 | 32 | 35 |
| EBU08T06R | 1" | 3/4" | 21 | 32 | 35 |
| EBU10T04R | 1-1/4" | 1/2" | 17 | 35 | 46 |
| EBU10T06R | 1-1/4" | 3/4" | 21 | 35 | 46 |
| EBU10T08R | 1-1/4" | 1" | 28 | 35 | 46 |
| EBU12T4R | 1-1/2" | 1/2" | 17 | 37 | 50 |
| EBU12T06R | 1-1/2" | 3/4" | 21 | 37 | 50 |
| EBU12T08R | 1-1/2" | 1" | 28 | 37 | 50 |
| EBU12T10R | 1-1/2" | 1-1/4" | 33 | 37 | 50 |
| EBU16T08R | 2" | 1" | 28 | 39 | 63.5 |
| EBU16T12R | 2" | 1-1/2" | 43 | 39 | 63.5 |
